解讀GY-QP-2500型氣泡清洗機的工作原理
QP:氣泡的拼音縮寫,,2500型代表氣泡清洗機的水槽總長2500mm,整機長3米,,寬1.5米,,高1.5米,,總功率3.5kw,額定電壓380v,,水槽總寬度:1米,,網帶總寬:0.55米,網帶自動間隔:0.38米,,間隔板寬:0.48米,,高:60mm,形成氣泡沖擊帶長:1米,,寬:0.55米【即網帶總寬】,,整機重約500kg。
贛云牌氣泡清洗機整體采用304不銹鋼板材加工設計而成,,集網帶輸送系統,、氣泵管道系統和水泵管道系統,三大系統獨立開關控制單獨運行,,互不影響,,并設置有總急停開關,操作方便,,簡單易懂,。氣泡清洗不易損傷物料表皮,適用于蔬菜,、水果的清洗作業,。本次就氣泡清洗機的工作原理做如下描述。

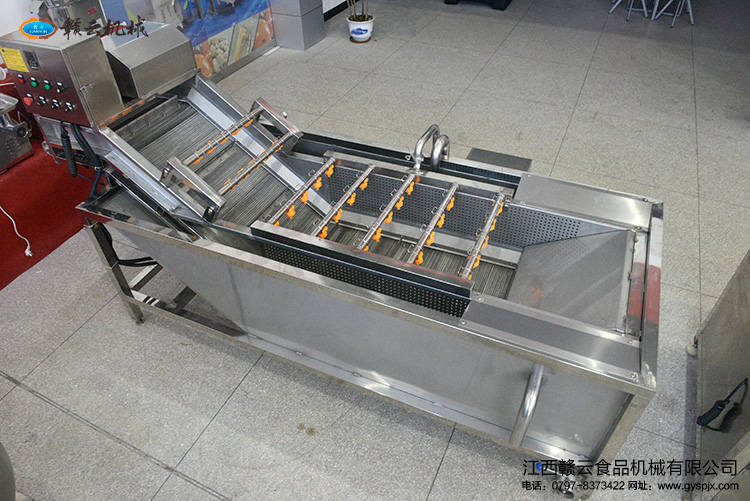

贛云牌2500型氣泡清洗機側面圖:

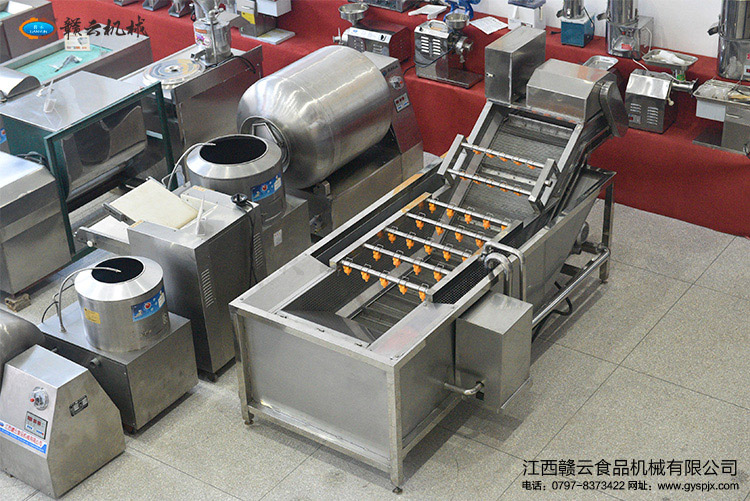

氣泡清洗機正俯視圖:

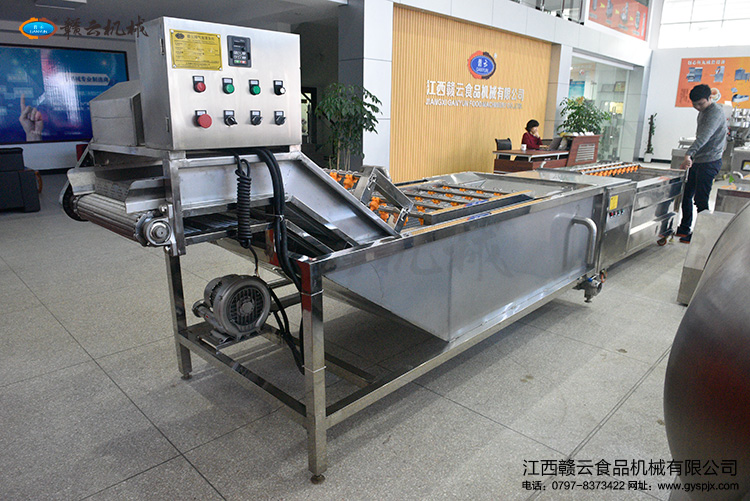

氣泡清洗機后俯視圖:

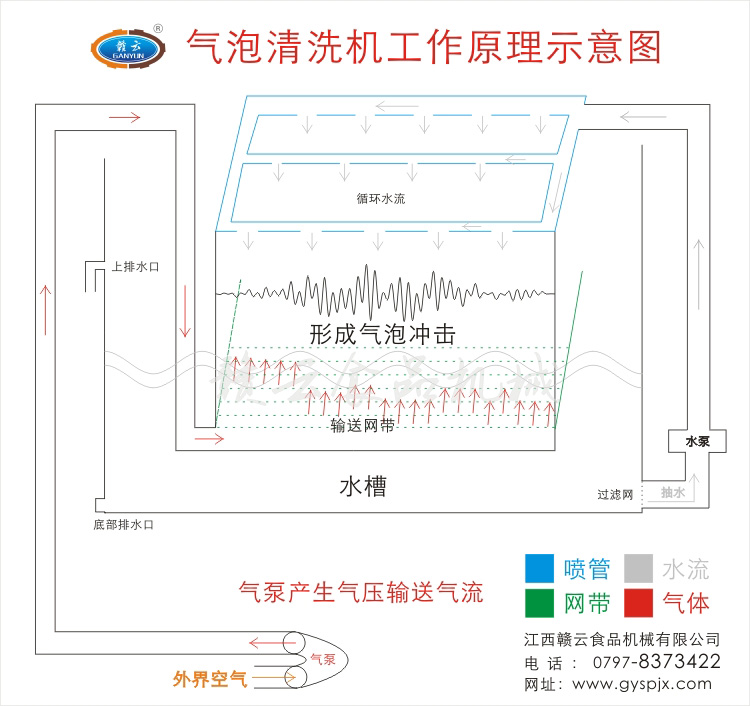

氣泡清洗機工作原理圖解:【為了方便理解,,將氣泵管道和水泵管道兩邊分開顯示,,機器實物則在一側設計�,!�

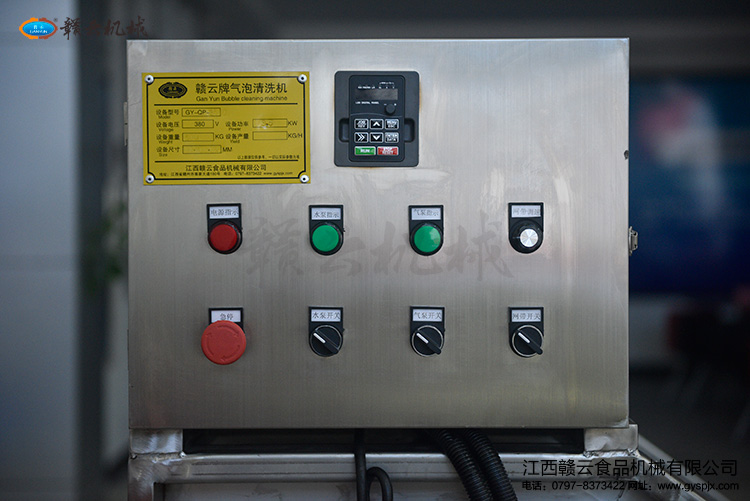

電控箱【三大系統電路控制開關和急停開關】

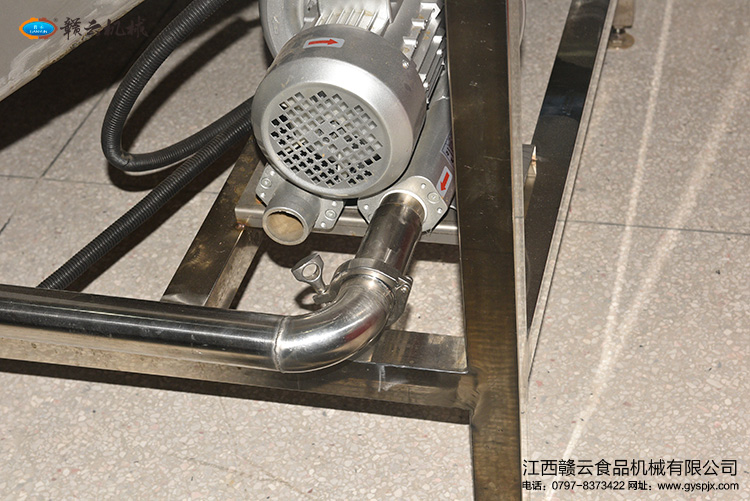

氣泵【抽取外界氣體壓縮形成氣壓氣流通過管道輸送至網帶下端固定槽內】高壓旋渦氣泵可提供25Kpa的氣壓和每小時140立方氣體輸送

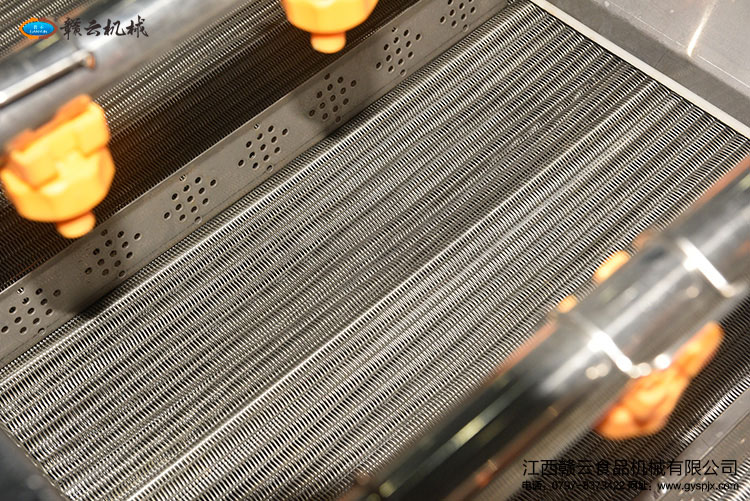

水槽內網帶【利于氣泡沖擊和上端水過濾】,,底部有帶孔氣體管道,便于氣體向上沖擊與水流接觸形成氣泡

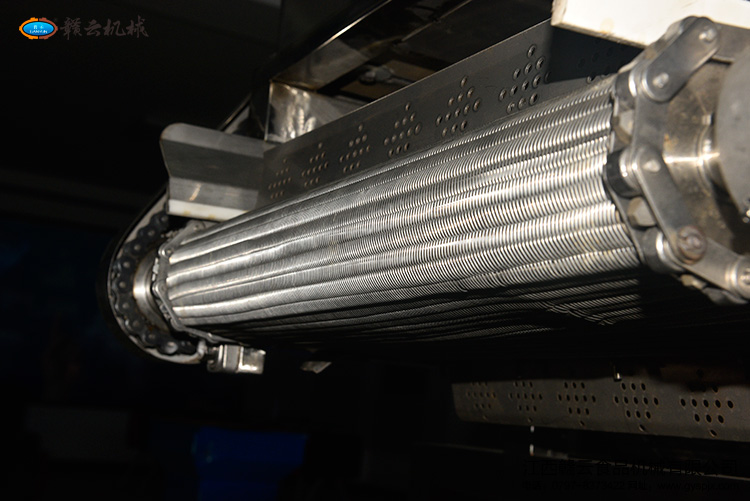

輸出端網帶【由電動機帶動鏈條傳動】

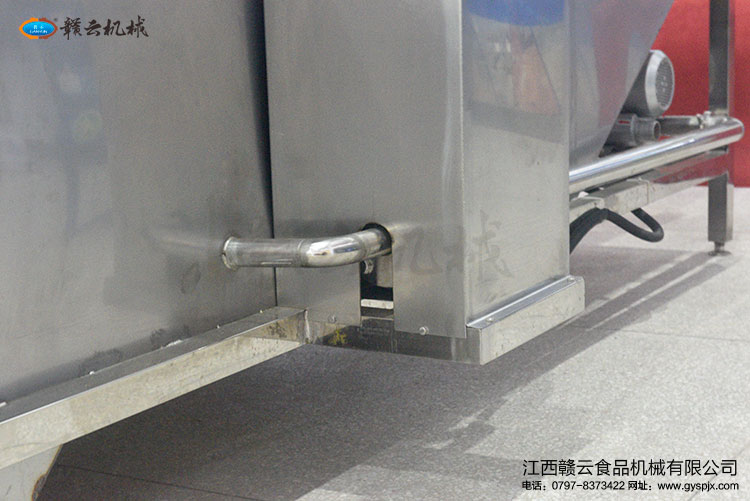

水泵【抽取水槽簡單過濾的水】

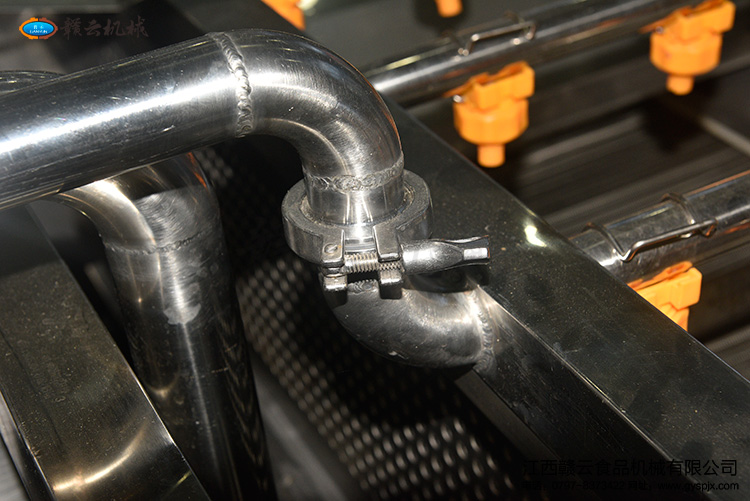

氣泡上端噴頭【水泵循環利用水槽內水】,,水泵抽取出來的水通過管道輸送至氣泡上端噴頭
輸送上端噴頭【外接干凈自來水,,二次清洗蔬菜】
|
|||||||||
